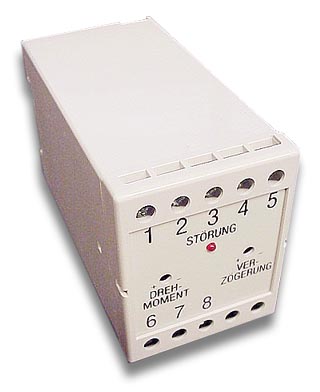

Drehmomentabschaltung DM

Kurzbeschreibung Drehmomentabschaltung:

Mit dieser Drehmomentabschaltung wird das Drehmoment von 1- bzw. 3-Phasenmotoren einfach, aber wirkungsvoll überwacht. Das Gerät ist ab Vorratslager in jeweils drei Standard-Leistungsgrößen im Gehäuse (IP20) lieferbar. Beim Überschreiten eines vom Anwender einstellbaren Grenzwertes wird ein potentialfreier Kontakt (Wechsler) betätigt und eine LED leuchtet. Durch Verbinden von Klemme 7 und 8 wird die Abschaltung gespeichert (Störung/ Selbsthaltung).

Das Öffnen dieser Verbindung bewirkt eine RESET-Funktion. Anlaufströme des Antriebes werden innerhalb einer einstellbaren Verzögerung ausgeblendet. Aufgrund der problemlosen Einbaumöglichkeit (keine zusätzliche Versorgungsspannung nötig, geringe Abmessungen, keine zusätzlichen mechanischen Änderungen am Antrieb) eignet sich diese Drehmomentabschaltung sowohl für Neuinstallationen als auch für nachträglichen Einbau in eine bestehende Anlage.

Messprinzip:

Bei Wechselstrom- bzw. Drehstrommotoren mit kleinen Leistungen verkleinert sich mit steigender Belastung (Bereich ca. 0 ... 40 % vom Motor-Nennmoment) zuerst einmal die Phasenverschiebung zwischen Motorstrom und Motorspannung, bevor sich der Motorstrom erhöht. Würde man nur den Motorstrom erfassen, könnte man den Bereich von ca. 0 ... 40 % des Motor-Nennmomentes nicht überwachen

Die Drehmomentabschaltung erfaßt also den Motorstrom und seine Phasenverschiebung. Dadurch wird eine Abschaltung im gesamten Nennmomentbereich möglich. Die Nulldurchgänge der Motorspannung (sie ist gleichzeitig auch Versorgungsspannung für die Drehmomentabschaltung) dienen dabei als Referenz für die Phasenverschiebung.

Anwendungen:

1) 1-Phasen-Wechselstrommotor:
Kann direkt vom internen Öffner (Kl. 4 und 5) abgeschaltet werden (kein externer Schütz nötig).
Eine bleibende Abschaltung wird durch Verbinden von Kl. 7 mit Kl. 8 erreicht (Selbsthaltung). Kurzzeitiges Öffnen dieser Verbindung setzt eine erfolgte Abschaltung zurück.
ACHTUNG: Kl. 7 und Kl. 8 liegen auf Netzpotential!

2) 3-Phasen-Drehstrommotor mit Nulleiter N (230 V - Version):
siehe Standardverdrahtung, Kl. 3 und Kl. 4 auf N. Abschaltung aller 3 Motorleitungen durch 230 V-Schütz, Selbsthaltung durch kl (Kl. 7 und Kl. 8 bleiben offen!)

3) 3-Phasen-Drehstrommotor ohne Nulleiter N (400 V - Version):
S. Standardverdrahtung, Kl. 3 und Kl. 4 auf L3; (NICHT L2!) Abschaltung aller 3 Motorleitungen durch
400 V-Schütz, Selbsthaltung durch K1 (Kl. 7 und Kl. 8 bleiben offen!). Bei falscher Phasenfolge funktioniert die Steuerung nicht!

Wirkungssinn der Einstellpotentiometer P1 und P2:

P1: Grenzwert des Drehmomentes ist in + Stellung am größten!
      Werkseinstellung: Mitte des Drehmomentbereiches

P2: Verzögerungszeit ist in + Stellung am größten!
      Werkseinstellung: Mitte des Verzögerungsbereiches

Technische Daten:

Für Motorleistungen	0,37 kW / 0,75 kW / 1,5 kW (Lagervorrat)
Motorleistungen (auf Anfrage)	0,09 kW / 0,18 kW / 0,55 kW / 1,1 kW / 2,2 kW
Spannungsversorgung (mit N)	230 V + 10% - 15%
Spannungsversorgung (ohne N)	400 V + 10% - 15%
Frequenz	50 Hz
Stromaufnahme (typ.)	80 mA (230 V) bzw. 60 mA (400 V)
einstellbare Verzögerung	40... 1000 msec
einstellbarer Drehmomentenbereich	10... 100 % von M Nenn
Kontaktbelastbarkeit	400 V / 8 A AC
Wechsler Abmessungen L x B x H (elektr. Baugr. IPOO)	52 x 50 x 30
Abmessungen L x B x H (mit Gehäuse IP20)	110 x 55 x 68

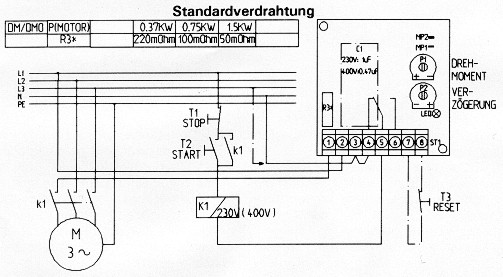

Standardverdrahtung


Belegung ST1: KL.1 Motorstromausgang; KL.2 Motorstromeingang bzw. Stromversorgung L1; KL.3 Spannungsversorgung N bzw. L3 (nicht L2); KL.4 Öffnerkontakt Relais; KL.5 Gemeinsamer Kontakt Relais; KL.6 Schliesserkontakt Relais; KL. 7, KL. 8 Selbsthaltung ACHTUNG KEINE NETZTRENNUNG
